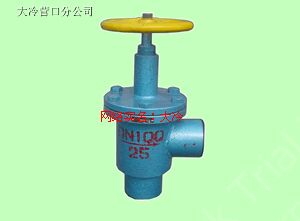

- 品名：钢制焊接氨直角截止、节流阀
- 型号：DN20-DN250
专利号: 99 2 24630.X
产品作用:
是流进阀门的制冷工质与流出阀门的制冷工质流动方向互为直角的截止阀，它既可以起接通或切断通道的作用，又可以用它改变流动方向。阀体为无缝钢管焊接而成，阀盖为钢焊接件。
性能范围：
钢制焊接阀门，其主要零件-阀体采用无缝钢管焊接制成。钢制焊接阀门较铸铁阀门体积小，重量轻，安装成本低，且更加安全可靠。由于钢制焊接阀门的安装形式是焊接连接，所以在施工中安装快捷可靠，且劳动强度相对铸铁阀门小，并克服了铸铁阀门由于法兰连接，垫片密封面因温度变化所产生的泄漏现象。试验压力，耐压试验：3.75MPa 气密性试验：2.5MPa 设计压力：2.5MPa
| ：技术数据表： |
|
代号
|
公称口径DN
|
主要外形及连接尺寸mm
|
重量kg
|
|
d×s
|
D0
|
L1
|
n |
H关
|
H开
|
|
AJ25G-00
|
25
|
φ32×3
|
120
|
145
|
121 |
173
|
185
|
4
|
|
AJ32G-00
|
32
|
φ38×3
|
120
|
145
|
126 |
176
|
188
|
4.4
|
|
AJ40G-00
|
40
|
φ45×3
|
158
|
155
|
140 |
222
|
252
|
7.0
|
|
AJ50G-00
|
50
|
φ57×3.5
|
158
|
155
|
140 |
227
|
257
|
7.75
|
|
AJ65G-00
|
65
|
φ73×4
|
205
|
170
|
150 |
319
|
354
|
14.75
|
|
AJ80G-00
|
80
|
φ89×4
|
205
|
170
|
150 |
333
|
373
|
19.3
|
|
AJ100G-00
|
100
|
φ108×4
|
270
|
180
|
184 |
380
|
416
|
35.69
|
|
AJ125G-00
|
125
|
φ133×4
|
340
|
190
|
196 |
390
|
440
|
52
|
|
AJ150G-00
|
150
|
φ159×4.5
|
340
|
210
|
216 |
407
|
473
|
69
|
|
AJ200G-00
|
200
|
φ219×6
|
400
|
225
|
220 |
546
|
658
|
131
|
|
|
